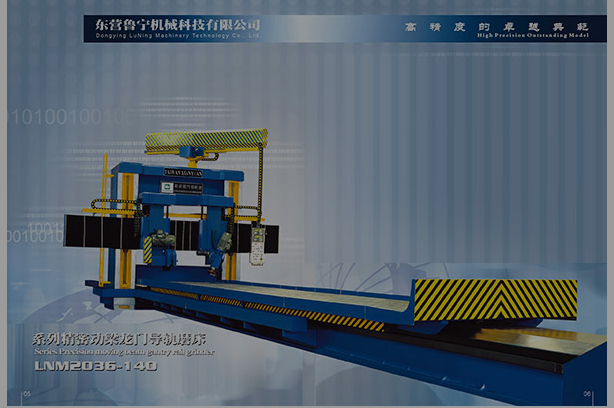

| 系列精密动梁龙门导轨磨床技术参数表 | ||||||||
| 机型 | 单位 | LNDM2018 | LNDM2023 | LNDM2026 | LNDM2028 | LNDM2032 | LNDM2036 | LNDM2042 |
| 工作台 | ||||||||
| 工作台尺寸（宽×长） | mm | 1350×3000 | 1800×4000 | 2000×6000 | 2000×6000 | 2600×6000 | 3000×6000 | 3600×6000 |
| 行程 | ||||||||
| 工作台行程（X轴） | mm | 3600 | 4600 | 6600 | 6600 | 6600 | 6600 | 6600 |
| 平磨头滑枕垂直行程（Z1轴） | mm | 450 | ||||||
| 立磨头滑枕垂直行程（Z2轴） | mm | 450 | ||||||
| 横梁垂直行程（W轴） | mm | 1400 | 1600 | 1800 | 2300 | 2800 | ||
| 距离 | ||||||||
| 龙门宽度 | mm | 1800 | 2300 | 2600 | 2800 | 3200 | 3600 | 4200 |
| 主轴端面至工作台面最大距离 | mm | 1600 | 1800 | 2000 | 2500 | 3000 | ||
| 主轴 | ||||||||
| 平磨主轴轴径 | mm | 160 | 200 | |||||
| 立磨主轴轴径 | mm | 125 | 160 | |||||
| 平磨主轴电机功率 | kw | 7.5 | 7.5 | 20 | ||||
| 立磨主轴电机功率 | kw | 7.5 | 7.5 | 15 | ||||
| 平磨主轴转速 | 转/分 | 1100 | ||||||
| 立磨主轴转速 | 转/分 | 1450 | ||||||
| 直径 | ||||||||
| 平磨砂轮最大直径 | mm | 500 | 600 | |||||
| 立磨砂轮最大直径 | mm | 400 | 400 | |||||
| 进给速度 | ||||||||
| X轴工作进给速度 | mm/min | 1000-30000（无极调速） | ||||||
| Y轴工作进给速度 | mm/min | 5-3000（无极调速） | ||||||
| 快移速度 | ||||||||
| X轴快速移动速度 | mm/min | 5-2000（无极调速） | ||||||
| Y轴快速移动速度 | mm/min | 30000 | ||||||
| Z轴快速移动速度 | mm/min | 2000 | ||||||
| 其他 | ||||||||
| 定位、重复定位精度 | ±0.005 | |||||||
| 机床外形尺寸（长×宽×高） | mm | 8650×5350 ×4300 |
11600×5850 ×4500 |
15600×6150 ×4700 |
15600×6350 ×4700 |
15600×6750 ×5200 |
15600×7350 ×5200 |
15600×7950 ×5700 |
| 机床整机重量 | kg | 40000 | 50000 | 65000 | 80000 | 115000 | 130000 | 150000 |
| 标准配件 | 砂轮法兰盘、砂轮平行架、砂轮平行校准棒、纸带过滤机、液压油冷却机 | |||||||
| 备注： 1、以上工作台长度均为基本型号尺寸，用户可根据需要可以1000毫米的整数增或者减。 2、主轴端面至工作台面最大距离值为该模型的标准值，用户可根据需要可以100毫米的整数增或者减。 3、可另定制规格 4、所附之图片与资料仅供参考，如有变更请依实物为准。 |
||||||||
