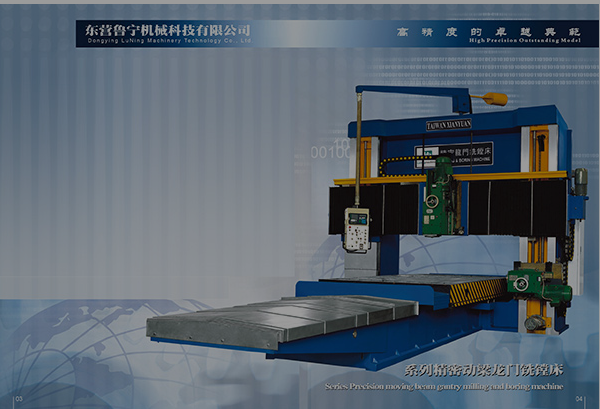

系列精密动梁龙门铣镗床

产品概述

发布地区

咨询购买

产品详情

精密动梁龙门铣镗床技术参数表
机型 单位 LNX2023 LNX2026 LNX2028 LNX2032 LNX2036 LNX2042
工作台
工作台尺寸（宽×长） mm 1800×4000 2000×6000 2200×6000 2600×6000 3000×6000 3600×6000
行程
工作台行程（X轴） mm 4300 6300 6300 6300 6300 6300
左立铣头滑枕垂直行程（Z1轴） mm 580
右立铣头滑枕垂直行程（Z2轴） mm 380
侧铣头滑枕横向行程（Z3轴） mm 380
横梁垂直行程（W轴） mm 1800 2300 2800
距离
龙门宽度 mm 2300 2600 2800 3200 3600 4200
主轴端面至工作台面最大距离 mm 2000 2500 3000
主轴
主轴孔锥度   NT50#
左立铣头主轴电机功率 kw 11
右立铣头主轴电机功率 kw 11
侧铣头主轴电机功率 kw 11
左立铣头主轴转速 转/分 66,102,138,213,275,424(六段速度）
右立铣头主轴转速 转/分 66，83，116,166,216,291,375,493,662（九段速度）
侧铣头主轴转速 转/分 66，83，116,166,216,291,375,493,662（九段速度）
进给速度
X轴工作进给速度 mm/min 0-1100（无极调速）
Y轴工作进给速度 mm/min 0-1000（无极调速）
Z1轴工作进给速度 mm/min 0-540（无极调速）
Z2、Z3轴工作进给速度 mm/min 0-360（无极调速）
快移速度
X轴快速移动速度 mm/min 6000
Y轴快速移动速度 mm/min 1800
Z1轴快速移动速度 mm/min 540
Z2、Z3轴快速移动速度 mm/min 360
其他
机床外形尺寸（长×宽×高） mm 11900×6200
×5000		 13900×6500
×5000		 13900×6700
×5000		 13900×7100
×5500		 13900×7500
×5500		 13900×8100
×6000
机床整机重量 kg 50000 65000 80000 115000 130000 150000
可供选购之附件铣头   加长铣头、直角铣头、万向铣头

备注：

1、以上工作台长度均为该模型的标准值，用户可根据需要可以1000毫米的整数增或者减。
2、主轴端面至工作台面最大距离值为该模型的标准值，用户可根据需要可以100毫米的整数增或者减。
3、以上所表示的立铣头及侧铣头参数均为该模型的标准值，用户可根据需要选择铣头数量及规格。
4、用户可根据需要选择附件铣头
5、可另定制规格
6、所附之图片与资料仅供参考，如有变更请依实物为准。
