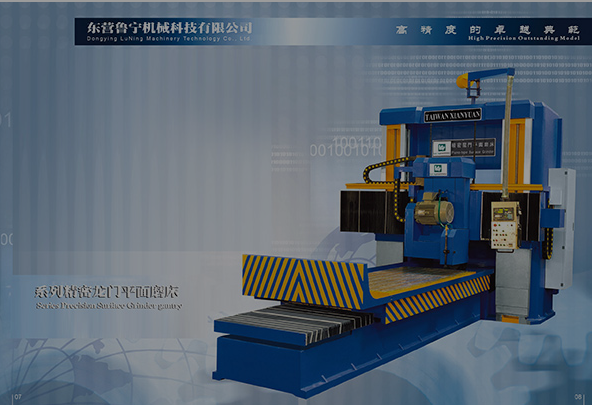

| 系列精密龙门平面磨床技术参数表 | ||||
| 机型 | 单位 | PM2011 | PM2013 | PM2018 |
| 工作台 | ||||
| 工作台尺寸（宽×长） | mm | 700×1500 | 900×2000 | 1350×3000 |
| 行程 | ||||
| 工作台行程（X轴） | mm | 3600 | 4600 | 6500 |
| 平磨头滑枕垂直行程（Z1轴） | mm | 450 | ||
| 立磨头滑枕垂直行程（Z2轴） | mm | 450 | ||
| 距离 | ||||
| 龙门宽度 | mm | 1100 | 1300 | 1800 |
| 主轴端面至工作台面最大距离 | mm | 900 | 1100 | 1500 |
| 主轴 | ||||
| 平磨主轴轴径 | mm | 160 | ||
| 立磨主轴轴径 | mm | 125 | ||
| 平磨主轴电机功率 | kw | 7.5 | 11 | |
| 立磨主轴电机功率 | kw | 7.5 | 7.5 | |
| 平磨主轴转速 | 转/分 | 1100 | ||
| 立磨主轴转速 | 转/分 | 1450 | ||
| 直径 | ||||
| 平磨砂轮最大直径 | mm | 500 | ||
| 立磨砂轮最大直径 | mm | 300 | ||
| 进给速度 | ||||
| X轴工作进给速度 | mm/min | 1000-30000（无极调速） | ||
| Y轴工作进给速度 | mm/min | 5-3000（无极调速） | ||
| Z轴工作进给速度 | 5-2000（无极调速） | |||
| 快移速度 | ||||
| X轴快速移动速度 | mm/min | 30000 | ||
| Y轴快速移动速度 | mm/min | 3000 | ||
| Z轴快速移动速度 | mm/min | 2000 | ||
| 其他 | ||||
| 定位、重复定位精度 | ±0.005 | |||
| 机床外形尺寸（长×宽×高） | mm | 5200×2600×3600 | 6200×2800×3600 | 8200×3100×3600 |
| 机床整机重量 | kg | 40000 | 50000 | 65000 |
| 标准配件 | 砂轮法兰盘、砂轮平行架、砂轮平行校准棒、纸带过滤机、液压油冷却机 | |||
|
备注： |
||||
